Default สูตร ใคร? ก็สูตร ใคร? มาแลกเปลี่ยนกัน


เห็นหัวข้อแล้วพิลึกน่าดู
เมื่อเขียนแปลนเสร็จพร้อมที่จะใส่ เส้นบอกขนาด,ตัวหนังสือ,กริดเสา,ชื่อรูปและอื่นๆ อีกมากมาย
..พี่ๆ เพื่อนๆ น้องๆ.. มีวิธีการนำเข้าสิ่งทีว่าข้างต้น กันอย่างไรบ้าง เพื่อให้แบบแปลนนี้ถูกต้องตามมาตราส่วน เช่น 1:100 , 1:50 เป็นต้น
- ตั้งความสูงตัวหนังสืออย่างไร เมื่อพิมพ์ที่สเกล 1:100
- ตั้งความสูงตัวหนังสืออย่างไร เมื่อพิมพ์ที่สเกล 1:50
มาแลกเปลี่ยนความรู้กัน
วิธีของผม คือ
- เช็คขนาดกระดาษที่จะพิมพ์ออก เพื่อจะได้รู้ว่า ขนาดกระดาษจะเหมาะสมกับมาตราส่วนใด

- เมื่อทราบขนาดกระดาษและมาตราส่วนแล้ว สมมติ A3 scale 1:100
- ผมตั้งขนาดตัวหนังสือโดยทั่วไป (ของเส้นบอกขนาดรวมทั้งของเส้นชี้นำ(leader) ของบอกชื่อห้อง) ไว้ที่ 1.8mm เมื่อพิมพ์ออกที่กระดาษ ; ตั้งขนาดของบอกชื่อรูปไว้ 4mm. เมื่อพิมพ์ออก ; ตั้งขนาดของบอกชื่อเสาไว้ 3.5mm. เมื่อพิมพ์ออก
----------------------------------------------------------------------------------------------------
เมื่อผมเขียนระยะเป็น มม. ( 1m. เขียนระยะ 1000) ผมใช้สูตร
ความสูงที่ตั้งในแบบ = ความสูงเมื่อพิมพ์ออก (mm.) x สเกล
ได้ความสูงตัวหนังสือโดยทั่วไป 1.8x100=180
ได้ความสูงตัวหนังสือบอกชื่อรูป 4x100=400
เมื่อผมเขียนระยะเป็น ม. ( 1m. เขียนระยะ 1) ผมใช้สูตร
ความสูงที่ตั้งในแบบ = ความสูงเมื่อพิมพ์ออก (mm.) x สเกล x 1/1000
ได้ความสูงตัวหนังสือโดยทั่วไป 1.8x100x0.001 = 0.18
ได้ความสูงตัวหนังสือบอกชื่อรูป 4x100x0.001 = 0.4
--------------------------------------------------------------------------------------

- จัดการนำเข้าสัญลักษณ์ต่างๆ รวมทั้งเส้นบอกขนาด(ที่ได้ตั้งและจัดทำไว้แล้ว) ตัวหนังสือที่บอกชื่อรูป , บอกชื่อห้อง ผมตั้งความสูงไว้ที่หน่วยเมตร คือเช่น 1.8mm. จะเป็น 0.0018 , 4mm. จะเป็น 0.004 เป็นต้น
- ผมนำเข้าสัญลักษณ์ต่างๆ โดยทาง Insert Center (Ctrl+2)
- กดค้างที่ชื่อบอกชื่อห้อง ลากมาวางในพื้นที่วาดรูป ก่อนวางจุด พิมพ์ S(scale) แล้วพิมพ์ตัวเลข 100
ดู Tricks ในการสอดแทรก
http://www.thai3dviz.com/board/showthread.php?t=14113&highlight=Tricks+%E3%B9%A1% D2%C3%CA%CD%B4%E1%B7%C3%A1

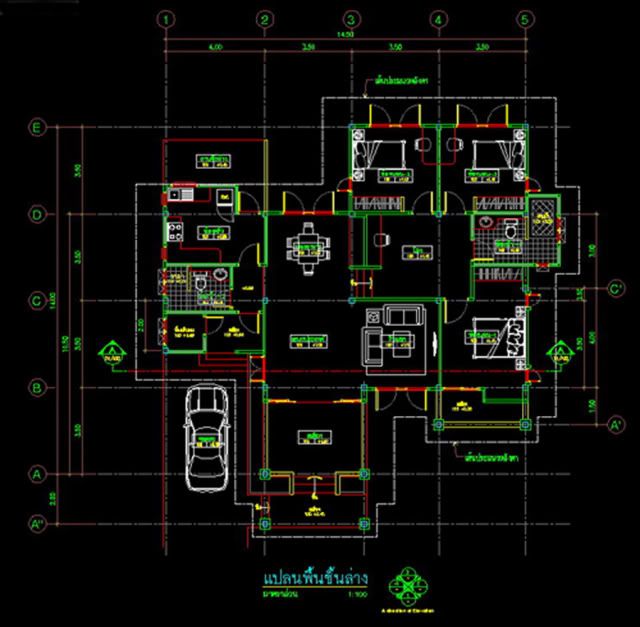

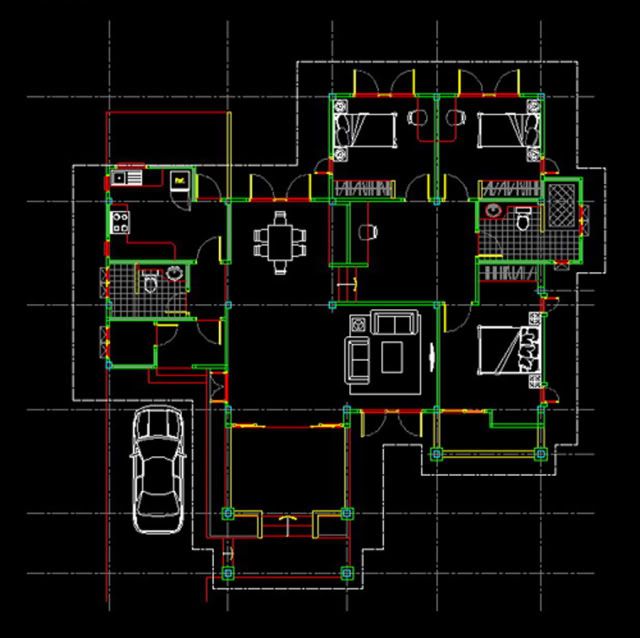

สัญลักษณ์อื่นๆ ก็ทำในลักษณะเดียวกัน จะได้ออกมาตามรูปข้างล่าง

-------------------------------------------------------------------------------------------------------
ใครมีวิธีการอย่างไรกันบ้าง มาแลกเปลี่ยนกัน
